Gerbang Logika NOT (Inverter)

Gerbang logika NOT atau Inverter merupakan gerbang logika yang hanya dapat menerima sebuah nilai masukan (input) dan menghasilkan sebuah keluaran (output).

Prinsip kerja dari gerbang logika NOT sangat sederhana yaitu semua nilai input data yang diterima akan dibalik oleh gerbang logika NOT menjadi berlawanan nilainya.

Contohnya, jika nilai input benar/true (1) maka outpuntnya menjadi salah/false (0) dan sebaliknya. Dengan kata lain, gerbang ini akan mengubah nilai sebuah sinyal biner menjadi nilai sebaliknya.


Jika nilai Input (masukan) adalah A dan nilai Output (keluaran) adalah X, maka dapat digambarkan dengan rumus berikut.

Tabel kebenaran untuk menguji nilai input data menggunakan gerbang logika NOT dapat dilihat pada tabel berikut.

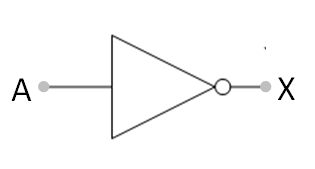

 Simbol gerbang NOT adalah sebagai berikut.
